HGAS系列气体检测泄漏报警系统

  • 应用场合

GDS控制柜是有断路器、中间继电器、PLC、交换机、熔断器、开关电源、隔离模块等组成。其中,PLC采用西门子smart系列PLC,编程软件为smart 2.3版本,低压采用施耐德低压元件,交换机采用斯科品牌,以保证系统的正常运行以及稳定

  • 订货须知
  • 仪器特点及技术参数

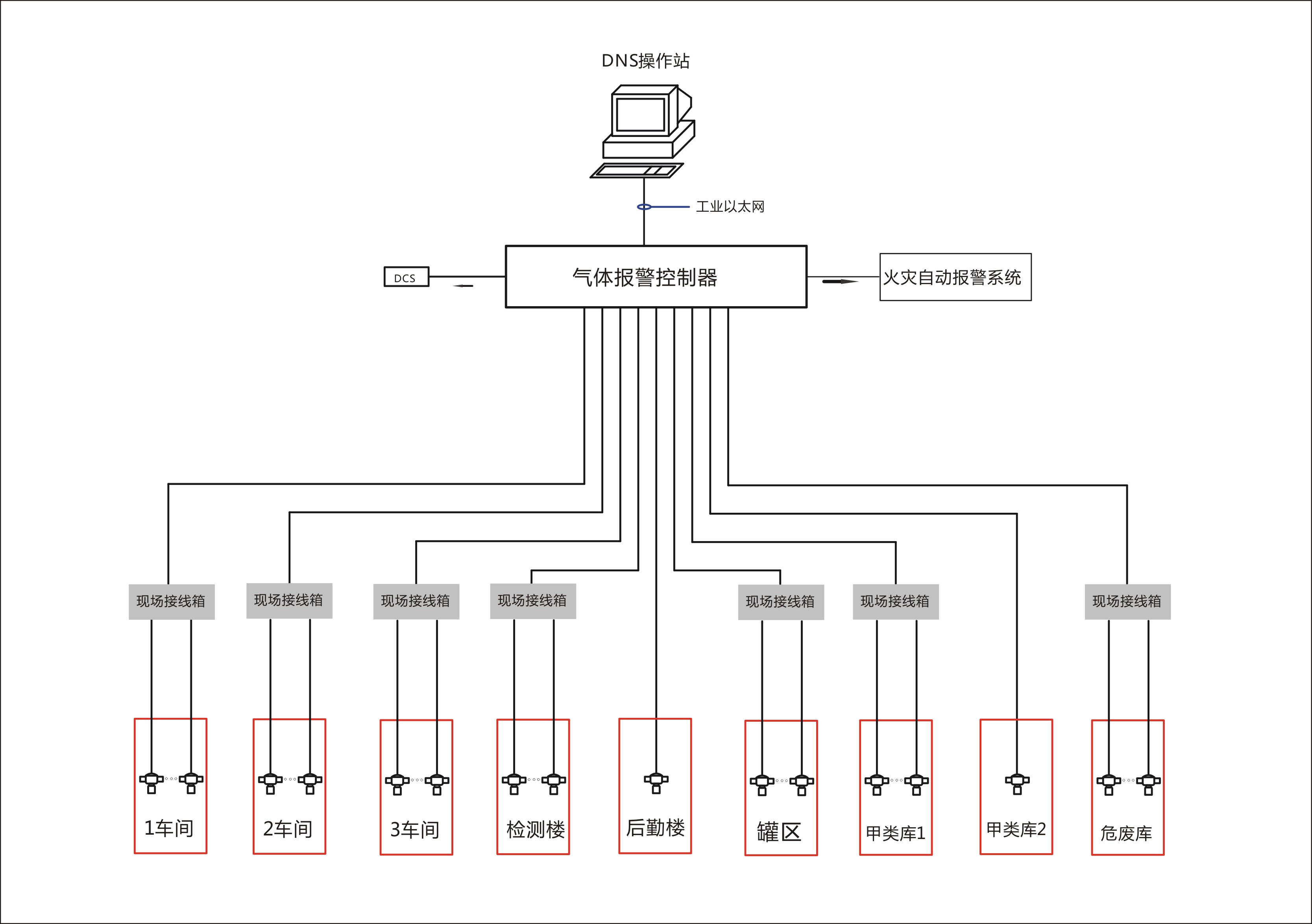

  • GDS监控系统是由GDS控制柜、现场探头和上位机组成的,可实现对现场探头数据的采集、对现场风机的控制等功能,通过上位机更加直观的显示出来,以便于观察现场的实际浓度、现场探头的故障和报警状态和风机的运行状态等。

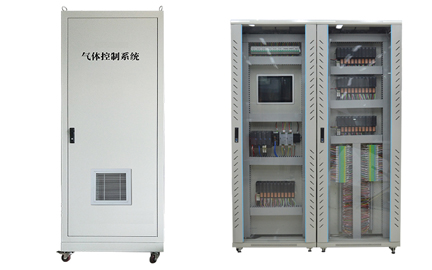

    1.1  GDS控制柜硬件组成

          GDS控制柜是有断路器、中间继电器、PLC、交换机、熔断器、开关电源、隔离模块等组成。其中,PLC采用西门子smart系列PLC,编程软件为smart 2.3版本,低压采用施耐德低压元件,交换机采用斯科品牌,以保证系统的正常运行以及稳定。

    上位机采用的是北京亚控科技有限公司开发的组态王上位机软件,使用组态王6.55版本,该系统在Windows系统平台上编程、开发和使用,大大提高系统的稳定性能。

    1.3 现场探头

           现场探头主要是采集现场的浓度,通过传送4-20MA的电流信号到PLC控制系统中,并显示在上位机中。

    1.4 现场4路仪表头

          4路仪表头主要是集中采集4路探头的浓度,通过485协议传送到PLC控制系统中,并显示在上位机中。

    1.5 现场风机

           现场风机主要是对浓度的变化来实现对车间的调控,通过现场探头采集的浓度来是实现远端对风机的集中控制。

    技术参数

     GDS控制柜是集现场所有的信号并通过以太网传送到上位机并显示出来。GDS控制柜数据是以4-20Ma的电流输入模式进入隔离模块,然后通过隔离模块进入到PLC系统中,通过转换和计算得到现场的对应的实际值。其他车间的数据是通过探头进入4路仪表头里,然后通过485线传送到GDS控制柜中,再通过以太网传送到上位机中。

          每个探头是三线制的传感器,通过信号线把电流传送到GDS柜子中。以1#探头为例,探头分为电源正极、电源负极和信号线三根线,探头线进入GDS柜子中,连接到对应的位置即可。其中,电源的正极连接GDS控制柜的24V,电源的负极连接GDS控制柜的0V,信号线连接到GDS控制柜中的001线号即可。60个探头线接线方式一致。

    其他车间的信号是通过485线传送过来的,也就是说从单个车间往GDS控制柜中走一根带屏蔽的双绞线,连接到GDS控制柜中的485A和485B即可,同时设置一下4路仪表头的通讯地址即可。通讯参数:波特率为4800,无校验,一位停止位,设备地址根据实际情况设置,分别是1-53,每个通讯地址要保持唯一。

           风机的控制信号是GDS控制柜提供无源的控制信号,每个风机对应的是两根线,GDS控制柜只仅仅控制风机的启动和停止,不提供电源。

           上位机和GDS控制柜之间需走一根网线实现上位机和GDS控制柜的正常通讯
