HGAS-H在线热导式氢气分析仪

  • 应用场合

广泛用于氨分解及保护气氛设备测氢气含量及 焊接及切割配比气用氢气含量在线测量;加氢纯化制 氮机中微量氢含量的在线监测

  • 订货须知

 测量范围

 被测气体温度、压力

 背景气体组份

  • 仪器特点及技术参数
  • 仪器特点

    友好人机对话菜单,操作直观方便;

    320×240图形点阵彩色LCD显示,显示细腻、 清晰;

    采用原装进口热导传感器或燃料电池传感器,具 有测试精度高、校准间隔周期长、使用寿命长等 特点;

    在关闭电源状态下,不损耗传感器的使用寿命 (热导原理);

    温度自动补偿,减少温度变化对测量值的影响;

    仪表支持多点分段线性标定,满足全量程范围的 浓度准确测量;

    4万条历史数据自动存储功能,用户可随时本地 查阅历史数据;

    热导原理/燃料电池测试原理(可选);

    宽范围电源供电,减少市电波动影响;

    嵌入式安装方式,安装简单维护方便;

    分析仪自带1路可编程模拟输出4-20mA或0-20 mA或0-24mA,1路0-5V或0- 10V,2路可编程 干触点型报警输出;

    根据用户需要,可选配RS232(默认)或RS485  数据通讯接口,和上位机进行单向或双向通讯;

    技术参数

    测试原理:热导原理/燃料电池(可选)

    显示方式:320×240点阵彩色LCD

    测量范围:0~1%/30%/50%/99 .99%H2(热导原理) 0~10/100/2000PPm H2(燃料电池)

    测量精度:≤±1.0%FS(热导原理)

                     ≤±1.5%FS(燃料电池)

    分辨率:0.01%(热导原理)

                 1PPm(燃料电池)

    重复性:≤±1.0%FS

    响应时间:Tgo≤60S

    输出接口:4-20mA .DC(非隔离输出,负载电阻<1KΩ)

                     0- 10V .DC(非隔离输出,负载电阻>10KΩ)

    2路可编程干触点型无源报警输出,触点最大容量 AC220V/2A

    1路故障报警输出

    通讯方式:RS232(默认)或RS485

    工作电源: AC88~264V50/60Hz,功耗<25VA

    环境温度: -10℃~+50℃

    储存环境湿度:<90%RH,非冷凝

    工作环境湿度:<100%RH,非冷凝

    样气温度:0℃~50℃

    采样方式:通入式

    样气流量: 400~600mL/min

    进气压力:热导原理5kPa≤相对压力≤200kPa(>200kPa建议选装减压阀)

                     燃料电池 5kPa≤相对压力≤100kPa(>100kPa建议选装减压阀)

    排气压力:自由排空(安全条件下)

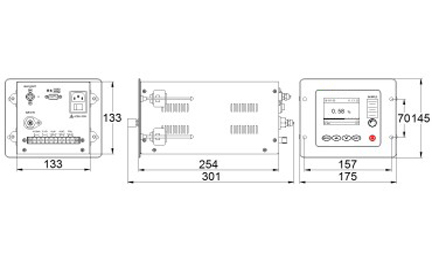

    规格尺寸: 145mm×175mm×301mm(H×W×D)

    开孔尺寸: 135mm×135mm(H×W)

    传感器寿命:>5年(正常使用条件下)

    气路接口:NPT 1/8内螺纹

    仪表重量:净重2.8Kg

    安装方式:嵌入式
