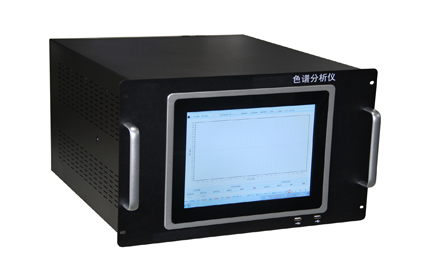

HGAS-SP气相色谱仪

  • 应用场合

深冷空气分离行业、化工行业实验室等

  • 订货须知

 测试对象

 被测组份量程及检测限

 背景气体组份

  • 仪器特点及技术参数
  •

    配置ETC温度控制单元,完全采用电子闭环控制, 负责对柱箱、进样器和检测器等进行恒温控制,温度控制精度可优于±0.1℃;

    可以选配EPC压力控制单元,完全采用电子闭环控制,负责载气1(乙炔柱反吹)、载气2(乙炔柱采样+预柱反吹)、载气3(总烃柱采样+总烃柱反吹)、氢气和空气等气路的压力进行恒压控制, 压力控制精度可优于±0.1kPa;

    出厂前使用皂膜流量计对各气路中的流量进行了 标定,可设定各气路中的流量,EPC单元会自动 计算并控制气路中的压力,使流量保持恒定;

    采用定量管进行定体积采样,精确度高,维护量低,使用寿命长;

    使用进口十四通自动切换气动阀样品进样,可实现  进样、采样和反吹的自动化控制,无需人工干预;

    仪器内部不锈钢管道及定量管道采用高温钝化处    理,防止样品的吸附,提高检测的重复性及准确性;

    气体进样采用三通电磁阀平衡联通,进样瞬间定 量管与大气相通,使定量管内的样气压力与大气 压力相同,以保证进样量的准确和稳定;

    使用氢火焰离子化FID检测器检测总烃和乙炔,具 有检测限低、检测精度高、性能稳定等特点;

    分析仪在开机后分析软件启动时,具有自动压力   控制、温度控制、自动点火等功能。关机前分析   软件关闭时,具有自动熄火、自动停止加热等功   能,且这些功能都可在分析软件中进行灵活配置;

    仪器可根据用户的分析需求自定义配置系统,其 包括温度、色谱柱、检测器等;

    自动校准功能,可进行灵活性自动校准和质量控 制点;

    内置工控机,可WIFI无线联网,同时采用12.1英 寸大屏幕电容式触摸屏设计,画面美观简捷,易操作;

    支持网口和串口通讯,基于标准MODBUS RTU/ UDP/TCP等协议,便于用户端集成;

    具有继电器报警输出和4-20mA信号远传功能, 易与用户DCS系统接口;

    可以根据客户需求定制测试组份



    测量原理:气相色谱

    检测方法:氢火焰离子化检测器(FID)

    检测种类:甲烷、总烃、乙炔等(其他组份可定制)

    测量范围: C2H2:0~10PPm

                         CxHx:0~100PPm

    测量精度:C2H2:≤1.5%FS

                         CxHx:≤1.5%FS

    0 . 1 P P m

    输出接口:2路4-20mA.DC(非隔离输出,负载电阻<1KΩ)

    乙炔:2路可编程干触点型无源报警输出,触点最大容量AC220V/2A

    总烃:2路可编程干触点型无源报警输出,触点最 大容量AC220V/2A

    4路备用端口

    其他接口:RS485串行接口、10/100M以太网口、USB HOST接口

    工作电源: AC88~264V50/60Hz,功耗<500VA

    环境温度:5℃~35℃

    环境湿度:<85%RH,非冷凝

    气源要求:高纯氮气(浓度≥99.999%),高纯氢气(≥99.999%), 零级空气(烃类<20PPb)

    进气压力:  (0.4~0.8)Mpa

    样气条件:露点温度<-30℃且无尘

    外型尺寸: 310mm×483mm×600mm(H×W×D)

    开孔尺寸: 305mm×442mm(H×W)

    管路接口:φ3mm接头,可选材质:聚乙烯管、聚四氟乙烯管、 不锈钢管、紫铜管

    仪表重量:净重28.4Kg

    安装方式:嵌入式/台装式
